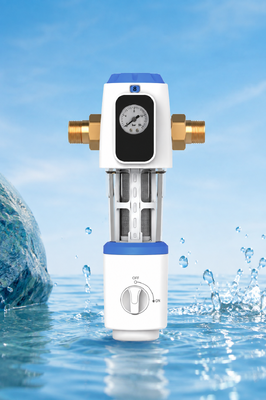

BriskSpring N1-2C-BS Ganzhaus Sediment-Vorfilter mit 40-Mikron-Filtration und SUS316L-Edelstahlgewebe

Produktübersicht

Der N1-2C-BS ist für die Installation an einem kompatiblen Wasseranschluss für Haushalte oder leichte gewerbliche Zwecke konzipiert.

Das Wasser durchläuft das SUS316L-Edelstahlgewebe, das hilft, sichtbare Sedimente und suspendierte Partikel abzufangen, bevor das Wasser die nachgeschalteten Rohrleitungen und Wassergeräte erreicht.

Der integrierte Manometer ermöglicht es dem Benutzer, den Betriebsdruck zu beobachten. Während der Wartung unterstützt die manuelle Schab- und Entwässerungsstruktur die Reinigung des Filtersiebs und die Sedimententladung.

Hauptmerkmale

Mehrere Filtrationspräzisionsoptionen

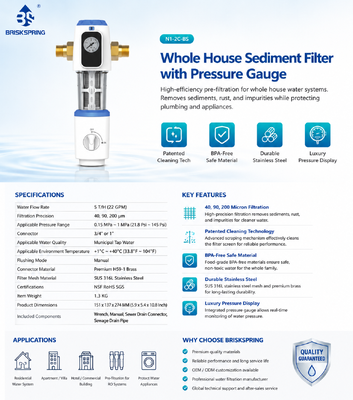

Das Produktdatenblatt listet drei verfügbare Filtrationspräzisionsoptionen auf:

• 40 Mikron
• 90 Mikron
• 200 Mikron

Die endgültige Filtrationskonfiguration sollte gemäß den Projektanforderungen und Wasserbedingungen ausgewählt werden.

5 T/h angegebene Wasserdurchflussrate

Die angegebene Wasserdurchflussrate beträgt 5 T/h oder 22 GPM für kompatible kommunale Wassersysteme für ganze Häuser und leichte gewerbliche Zwecke.

Integrierter Manometer

Der frontmontierte Manometer ermöglicht die direkte Beobachtung des Systemdrucks während des Betriebs.

Wiederverwendbares SUS316L-Filtergewebe

Das Filtergewebe besteht aus SUS316L-Edelstahl und kann zur wiederholten Verwendung gereinigt werden. Die Häufigkeit der Wartung hängt von der tatsächlichen Wasserqualität und der Sedimentansammlung ab.

Manuelles Schaben und Entwässern

Die internen Schab- und Entwässerungskomponenten unterstützen die manuelle Reinigung der Filterbaugruppe und die Entladung angesammelter Sedimente.

H59-1 Messing-Anschlusskomponenten

Das Hauptanschlussmaterial ist H59-1 Messing.

Zwei Anschlussgrößen

Die verfügbaren Anschlussgrößen sind 3/4 Zoll und 1 Zoll.

Wartungsfreundliche modulare Struktur

Die Strukturzeichnung zeigt separate Filtergehäuse, Filterbaugruppe, Dichtungskomponenten, Entwässerungskomponenten, Manometergehäuse und Verbindungsteile zur Inspektion und Wartung.

Technische Spezifikationen

Hauptstrukturkomponenten

• Messing-Anschlussbaugruppe
• Integrierter Manometer
• Vordere und hintere Gehäuseabdeckungen
• Filtergehäuse
• SUS316L Filtergewebe-Baugruppe
• Schab- und Entwässerungsdichtungsbaugruppe
• Manueller Steuerknopf
• Kugelhahn
• EPDM-O-Ringe
• PTFE-Dichtung
• Sechskantmutter und Anschlusskomponenten

Funktionsprinzip

Kommunales Leitungswasser tritt in die Anschlussbaugruppe ein und fließt durch das ausgewählte SUS316L-Edelstahl-Filtergewebe.

Sichtbare Sedimente und suspendierte Partikel werden vom Filtergewebe zurückgehalten. Das gefilterte Wasser fließt dann weiter in das nachgeschaltete Rohrleitungssystem.

Der Manometer liefert während des Betriebs eine visuelle Druckanzeige. Wenn eine Wartung erforderlich ist, kann die manuelle Steuer- und Entwässerungsstruktur zum Schaben und zur Sedimententladung verwendet werden.

Dieses Produkt ist für die Sediment-Vorfiltration bestimmt. Es wird nicht als Wasserenthärter, Aktivkohlefilter, Desinfektionsgerät oder Umkehrosmosesystem angeboten.

Produktvorteile

Wählbare Filterkonfiguration

Die Verfügbarkeit von 40, 90 und 200 Mikron Optionen ermöglicht es Händlern und Projektkäufern, verschiedene Vorfiltrationsstufen auszuwählen.

Ganzhaus-Durchflusskapazität

Die angegebene Durchflussrate von 5 T/h unterstützt kompatible Wohn- und leichte gewerbliche Wasseranschlusssysteme.

Bequeme Druckbeobachtung

Der integrierte Manometer hilft Benutzern, den Betriebsdruck zu beobachten, ohne einen separaten externen Manometer installieren zu müssen.

Wiederverwendbares Filterelement

Das SUS316L-Gewebe kann gereinigt und wiederverwendet werden, wodurch die Abhängigkeit von häufig ausgetauschten groben Sedimentkartuschen reduziert wird.

Manuelle Wartungsstruktur

Das Produkt verwendet ein mechanisches manuelles Spül- und Schabsystem und benötigt keinen Stromanschluss.

Kompaktes integriertes Design

Der Manometer, das Filtergehäuse, die Schabstruktur und die Entwässerungssteuerung sind in einer vertikalen Einheit integriert.

Empfohlene Anwendungen

• Ganzhaus-Vorfiltration von kommunalem Leitungswasser
• Wohnwasseranschlusssysteme
• Wohnungs- und Villenwasserversorgungssysteme
• Leichte gewerbliche Wasseranschlusssysteme
• Vorfiltration von Sedimenten vor nachgeschalteten Wassergeräten
• Rohrleitungs- und Wasseraufbereitungs-Verteilungsprojekte

Installationshinweise

Vor der Installation bestätigen Sie:

• Erforderliche Filtrationspräzision
• Erforderliche Anschlussgröße
• Wasserflussrichtung
• Verfügbarer vertikaler Installationsplatz
• Systemdruck
• Entwässerungsposition
• Wartungsabstand
• Kompatibilität mit der vorhandenen Rohrleitung

Das Gerät sollte gemäß der mitgelieferten Anleitung installiert werden. Der Steuerknopf und der Entwässerungsanschluss sollten für Betrieb und Wartung zugänglich bleiben.

Wartungshinweise

Inspizieren Sie den Filter regelmäßig gemäß der tatsächlichen Sedimentansammlung.

Die Häufigkeit der Wartung kann abhängen von:

• Lokale Wasserqualität
• Ausgewählte Filtrationspräzision
• Sedimentkonzentration
• Haushaltwasserverbrauch
• Betriebsdruck
• Änderungen des Wasserflusses

Verwenden Sie den mitgelieferten Schraubenschlüssel und befolgen Sie die Produktanleitung beim Öffnen oder Warten des Gehäuses. Überprüfen Sie O-Ringe und Dichtungskomponenten während der Wartung und installieren Sie sie korrekt wieder, bevor Sie den Wasserdruck wiederherstellen.

FAQ

Welche Filtrationspräzisionsoptionen sind verfügbar?

Das Produktdatenblatt listet 40, 90 und 200 Mikron Optionen auf.

Welche Art von Wasser ist geeignet?

Die angegebene anwendbare Wasserqualität ist kommunales Leitungswasser.

Was ist die angegebene Wasserdurchflussrate?

Die angegebene Durchflussrate beträgt 5 T/h oder 22 GPM.

Enthält das Produkt einen Manometer?

Ja. Ein Manometer ist im vorderen Teil des Produkts integriert.

Ist der Filter automatisch?

Nein. Der angegebene Spülmodus ist manuell.

Benötigt er Strom?

Es wird kein elektrisches System gezeigt oder aufgeführt.

Was ist das Material des Filtergewebes?

Das Filtergewebe besteht aus SUS316L-Edelstahl.

Welche Anschlussgrößen sind verfügbar?

Die angegebenen Anschlussgrößen sind 3/4 Zoll und 1 Zoll.

Welches Zubehör ist enthalten?

Das aufgeführte Zubehör umfasst einen Schraubenschlüssel, eine Anleitung, einen Abwasserkanalanschluss und ein Abwasserrohr.
