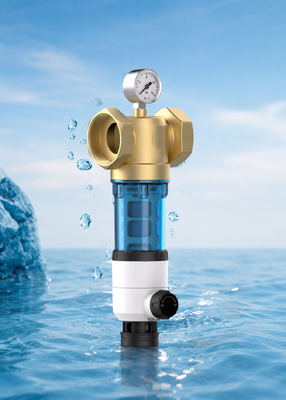

BriskSpring T1-Z2-BS Doppelwandiger Ganzhaus-Wasser Vorfilter mit 40-Mikron-Filterung und Manometer
Produktübersicht
Der T1-Z2-BS bietet eine vorgeschaltete Filterstufe für kompatible Ganzhaus-Wassersysteme.
Wasser durchströmt das 40-Mikron-Edelstahlgewebe, während sichtbare Sedimente und suspendierte Partikel im Filtergehäuse zurückgehalten werden. Die interne Schabvorrichtung unterstützt die manuelle Reinigung des Filtersiebs, und die Entwässerungsstruktur ermöglicht die Abführung gesammelter Sedimente während der Wartung.
Das externe Manometer ermöglicht die bequeme Beobachtung des Systemdrucks während des Betriebs.
Hauptmerkmale
40-Mikron-Sediment-Vorfilterung
Das SUS316L-Edelstahl-Filtergewebe bietet eine angegebene Filtrationsgenauigkeit von 40 Mikron für die Vorfilterung von kommunalem Leitungswasser.
Doppelwandige Schabvorrichtung
Die interne Schabvorrichtung ist für die Reinigung des Filtersiebs während der manuellen Wartung ausgelegt.
Externes Manometer
Das oben montierte Manometer ermöglicht es dem Benutzer, den Wasserdruck während des Betriebs zu beobachten.
4 m³/h Wasserdurchflussrate
Die angegebene Wasserdurchflussrate beträgt 4 m³/h oder 17,6 GPM für kompatible Ganzhaus-Wasserversorgungsanwendungen.
Manuelle Spülung
Das Produkt verwendet einen manuellen Spülmodus zur Sedimententleerung und routinemäßigen Wartung.
H59-1 Messingfilterkopf
Der Hauptverbinderteil besteht aus H59-1 Messing gemäß dem Produktdatenblatt.
Wiederverwendbares SUS316L-Filtergewebe
Das Edelstahl-Filtersieb kann gereinigt und wiederverwendet werden. Die tatsächliche Wartungsfrequenz hängt von den lokalen Wasserbedingungen und der Nutzung ab.
Zwei Anschlussgrößen
Das Produktdatenblatt listet Anschlussoptionen von 3/4 Zoll und 1 Zoll auf.

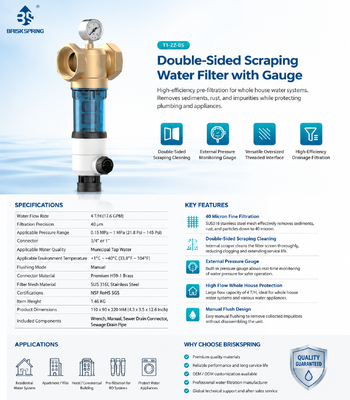

Technische Spezifikationen
| Artikel |
Spezifikation |
| Modellnummer |
T1-Z2-BS |
| Produkttyp |
Ganzhaus-Wasser Vorfilter mit Manometer |
| Anwendbare Wasserqualität |
Kommunales Leitungswasser |
| Filtrationsgenauigkeit |
40 Mikron |
| Wasserdurchflussrate |
4 m³/h / 17,6 GPM |
| Anwendbarer Druckbereich |
0,15-1,0 MPa / 21,8-145 PSI |
| Anschlussgröße |
3/4 Zoll oder 1 Zoll |
| Spülmodus |
Manuell |
| Steckermaterial |
H59-1 Messing |
| Filtergewebematerial |
SUS316L Edelstahl |
| Anwendbare Umgebungstemperatur |
+1 °C bis +40 °C / 33,8 °F bis 104 °F |
| Produktabmessungen |
110 x 90 x 320 mm |
| Artikelgewicht |
1,46 kg |
| Drucküberwachung |
Externes Manometer |
| Reinigungsstruktur |
Doppelwandige Schabvorrichtung |
| Enthaltene Komponenten |
Schraubenschlüssel, Handbuch, Abwasseranschluss und Abwasserrohr |
Hauptstrukturkomponenten
- Messingkopf
- Externes Manometer
- Gehäuse-O-Ring
- Filtergehäuse-Baugruppe
- Schabreinigungseinheit
- Filtersieb-Baugruppe
- Rückspülöffnungsabdeckung
- Manuelle Entwässerungsstruktur
Funktionsprinzip
Kommunales Leitungswasser tritt in den Messingfilterkopf ein und durchströmt das 40-Mikron-SUS316L-Edelstahlgewebe.
Sichtbare Sedimente und suspendierte Partikel werden vom Filtersieb zurückgehalten. Während der Wartung unterstützt die Schabvorrichtung die Reinigung der Gewebeoberfläche. Die gesammelten Sedimente können dann über die manuelle Entwässerungsstruktur abgeführt werden.
Das Manometer ermöglicht es dem Benutzer, den Systemdruck während des Betriebs zu beobachten.
Produktvorteile
Ganzhaus-Einlass-Vorfilterung
Konzipiert für die Installation an einem kompatiblen Haushaltswasseranschluss vor nachgeschalteten Rohrleitungen und Wassergeräten.
Visuelle Druckbeobachtung
Das externe Manometer liefert eine direkte Anzeige des aktuellen Wasserdrucks.
Wartungsfähige interne Struktur
Das Filtersieb, die Schabvorrichtung, das Gehäuse und die Dichtungskomponenten sind in der Strukturzeichnung als separate wartungsfähige Teile dargestellt.
Keine Stromversorgung erforderlich
Das Produkt verwendet manuelle Spülung und benötigt keinen Stromanschluss.
Kompakte vertikale Struktur
Die angegebenen Abmessungen von 110 x 90 x 320 mm ermöglichen die Installation an kompatiblen vertikalen Rohrleitungsstellen.
Empfohlene Anwendungen
- Ganzhaus-Vorfilterung von kommunalem Leitungswasser
- Wohnwasseranschlusssysteme
- Wohnungs- und Villenwasserversorgungssysteme
- Vorgeschalteter Sedimentationsschutz vor nachgeschalteten Wassergeräten
- Kompatible Rohrleitungs- und Wasseraufbereitungsanlagen
Installationshinweise
Vor der Installation bestätigen:
- Erforderliche Anschlussgröße
- Tatsächlicher Gewindestandard
- Anordnung von Innen- und Außengewinden
- Wasserflussrichtung
- Installationsabstand
- Position des Abflussrohrs
- Systemwasserdruck
Installieren Sie den Filter vertikal gemäß dem bestätigten Produkthandbuch. Der Entwässerungsbereich sollte für die routinemäßige Spülung und Wartung zugänglich bleiben.
Wartungsanleitung
Inspizieren und reinigen Sie den Filter gemäß der tatsächlichen Sedimentansammlung.
Die Wartungsfrequenz kann variieren je nach:
- Lokale Wasserqualität
- Sedimentkonzentration
- Haushaltswasserverbrauch
- Druckbedingungen
- Flussreduzierung
Verwenden Sie den mitgelieferten Schraubenschlüssel und befolgen Sie das Produkthandbuch beim Entfernen oder Warten des Filtergehäuses.
FAQ
Was ist die Filtrationsgenauigkeit?
Die angegebene Filtrationsgenauigkeit beträgt 40 Mikron.
Welche Art von Wasser ist geeignet?
Das Produktdatenblatt listet kommunales Leitungswasser als anwendbare Wasserqualität auf.
Benötigt der Filter Strom?
Nein. Der angegebene Spülmodus ist manuell.
Was ist die angegebene Wasserdurchflussrate?
Die angegebene Wasserdurchflussrate beträgt 4 m³/h oder 17,6 GPM.
Welche Anschlussgrößen sind verfügbar?
Die angegebenen Anschlussgrößen sind 3/4 Zoll und 1 Zoll.
Was ist das Material des Filtergewebes?
Das Filtergewebe ist als SUS316L Edelstahl angegeben.
Enthält das Produkt ein Manometer?
Ja. Ein externes Manometer ist in den Messingfilterkopf integriert.
Welches Zubehör ist enthalten?
Die aufgeführten Komponenten umfassen einen Schraubenschlüssel, ein Handbuch, einen Abwasseranschluss und ein Abwasserrohr.
